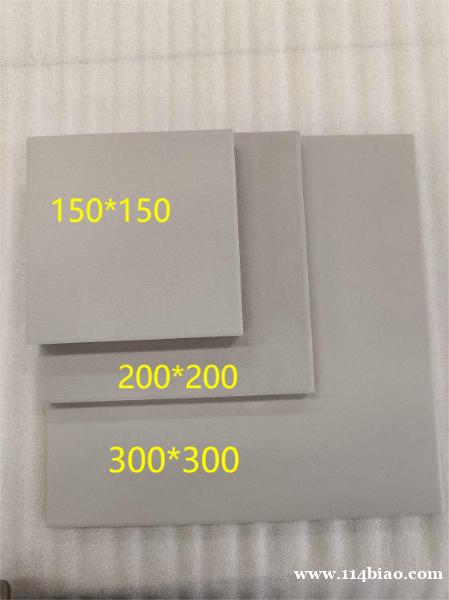

耐酸砖铺完多久能投入使用

耐酸砖铺完后投入使用的时间取决于粘结材料类型、施工环境条件以及工程具体要求，具体如下：

粘结材料类型

1. 聚合物水泥砂浆：

• 常温环境：在温度 20 - 30℃，相对湿度 40% - 60% 的条件下，聚合物水泥砂浆初凝时间通常在 1 - 2 小时，终凝时间为 6 - 8 小时。然而，要达到足够强度供正常使用，一般需养护 3 - 5 天。例如在普通室内常温区域铺设耐酸砖，3 天后其强度能满足轻度使用，5 天后可正常投入使用。

• 特殊环境：当温度低于 10℃或相对湿度高于 80% 时，水泥水化反应变慢，养护时间需延长。比如在 5℃左右的环境，可能需 7 - 10 天养护，且可采取覆盖保温材料等措施加速硬化。

2. 水玻璃耐酸胶泥：

• 常温环境：水玻璃耐酸胶泥施工后，固化反应相对较慢。在 20 - 30℃环境，需 7 - 14 天才能达到较好的耐酸性能和强度。像一般化工车间使用水玻璃耐酸胶泥铺设耐酸砖，14 天后投入使用能确保其防腐蚀性能。

• 低温环境：温度低于 15℃，水玻璃耐酸胶泥固化速度显著减慢，需采取加热保温措施，如使用暖风机、搭建暖棚等，养护时间可能延长至 2 - 3 周。

3. 环氧耐酸胶泥：

• 常温环境：环氧耐酸胶泥固化速度较快，20 - 30℃下，初固化时间约 2 - 4 小时，完全固化达到最佳性能一般需 2 - 3 天。如在电子厂洁净车间用环氧耐酸胶泥铺设耐酸砖，3 天后可放心投入使用。

• 特殊环境：若环境温度低于 5℃，环氧固化反应基本停止，需升温至合适温度施工，并延长养护时间至 5 - 7 天；在通风不良环境，溶剂挥发慢，也需适当延长养护时间。

施工环境条件

1. 温度影响：除上述不同粘结材料在不同温度下的固化差异外，极端高温或低温都会影响耐酸砖投入使用时间。高温下，水分或溶剂挥发过快，可能导致粘结材料表面干裂，影响粘结效果，需适当延长养护时间观察。低温则会抑制固化反应，除采取保温措施外，需更长时间等待其达到使用强度。

2. 湿度影响：高湿度环境下，水分蒸发缓慢，粘结材料干燥和固化时间延长。同时，湿度过高可能使耐酸砖表面结露，影响其与粘结材料的粘结，进而延长投入使用时间。如在南方梅雨季节施工，即使采用快速固化的环氧耐酸胶泥，也建议适当延长养护时间 1 - 2 天。

3. 通风条件：良好的通风有助于粘结材料中水分或溶剂的挥发，加快固化。若通风不良，如在封闭地下室铺设耐酸砖，粘结材料固化时间会延长，需加强通风或延长养护时间，确保粘结效果。

工程具体要求

1. 普通使用场景：对于一般工业厂房、仓库等对耐酸砖性能要求相对不那么严苛的场所，在粘结材料达到基本强度，且无明显松动、空鼓等情况下，可适当提前投入使用，但需避免重载和强腐蚀介质接触。

2. 特殊使用场景：在化工、制药等对耐酸、防渗漏等性能要求极高的场所，必须严格按照粘结材料固化时间和养护要求执行，确保各项性能达标后投入使用，防止因过早使用导致耐酸砖损坏，影响生产安全和产品质量。
